詳情

＞項目檔案

項目名稱：鼎爍廣場能耗監測系統

項目類型：能耗監測

建筑業主：鼎爍廣場

施工單位：山東三水智能化工程有限公司

項目采購設備：能耗監測系統1套，采集器1路2臺，輔材1批。

＞項目簡介

項目介紹：

沾化市區以徒駭河分為東部老城區與西部新城區，富國大橋作為連接?xùn)|西城區的主要通道，具有得天獨厚的區位優勢。而項目基地就位于富國大橋的東端，即為商業功能帶來人氣，也為居住功能帶來交通便利。項目基地東臨徒駭河，沿河景觀帶已建成，景觀資源豐富，為地塊帶來附加價值。

本項目主要對大型商超樓宇內的34個電表進行數據采集，線纜采用手拉手的方式拉到每棟樓的設備間，其中采集器放置在設備間的弱電配電箱。本項目實現了對樓宇電能計量儀表的自動化采集，實時在線監測能耗數據，提高廣場的信息化管理水平，通過計算機、大數據、物聯網等技術，實現能源管理水平科學化、數字化。

能耗監測系統界面：

能耗監測系統功能：

1.支路用能

系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

2.分項能耗統計

系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖，分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

3.分項用能報表

系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。

4.能耗的同比環比分析

系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正，統計各支路當年每月用能及去年同期用能。

能耗監測系統架構：

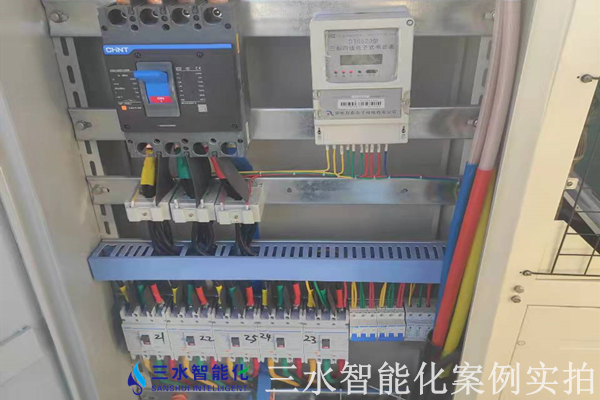

以下是項目施工圖：
